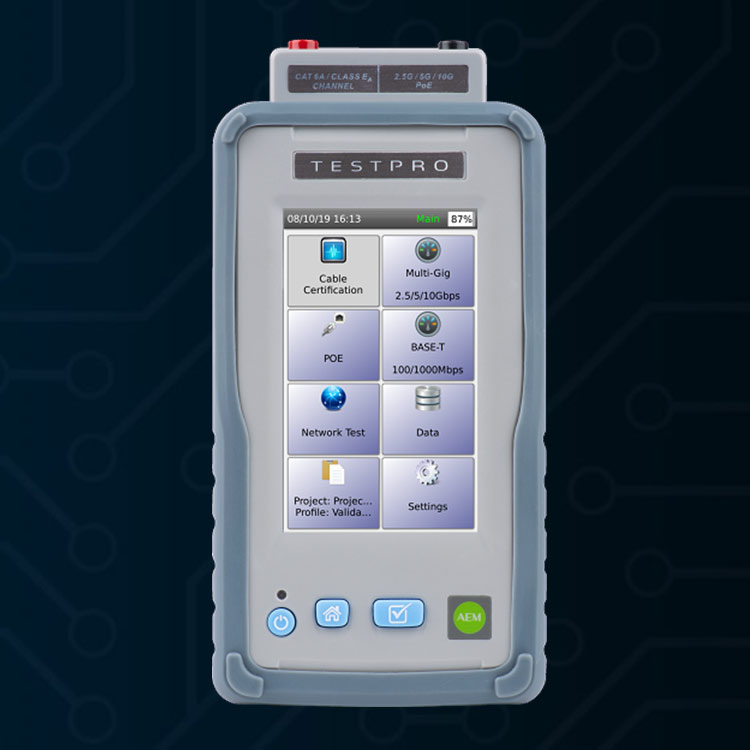

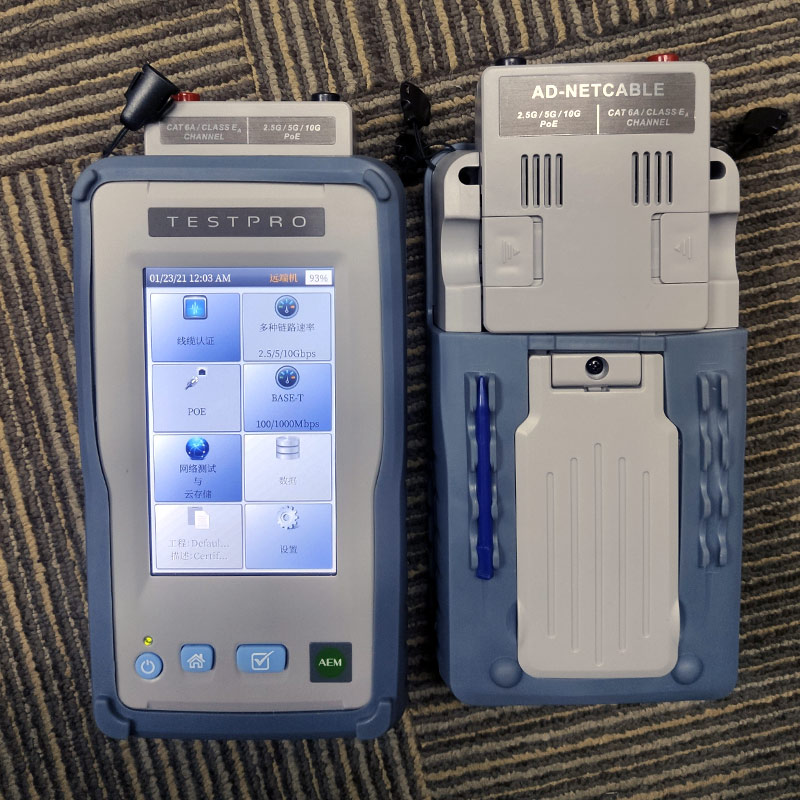

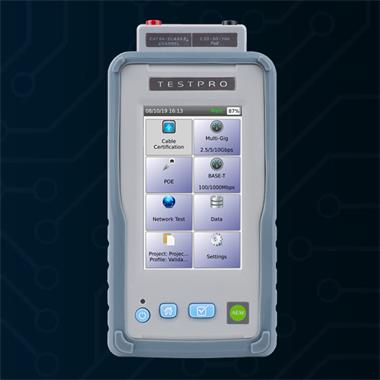

TESTPRO CV100測試平臺 | MODULE-NET-CABLE模塊 |
外形尺寸
? 200mm×105mm×50mm | 內置測試能力
? 9通道雙端混合模式射頻和直流測試
? 磚利技術，業內*高布線測試性能 | 支持以太網標準
? 802.3an
? 802.3bz |
顯示屏
? 5英寸TFT彩色觸屏
? 分辨率：800×480像素 | 測試帶寬
? 0.1~3000MHz
? 30000倍頻程 | 以太網速率
? 1G / 2.5G / 5G / 10Gbps |
電池
? 3.7V 13200mAh鋰離子
? 持續測試時間8小時 | 頻率分辨率
? 0.125MHz
? 支持TIA 115A、ISO/IEC61935-1及以上所有頻率范圍要求 | 自動測試參數
? 每個速率下的信噪比（SNR）
? 線纜診斷
? PoE探測 |
電源
? 標配5V/3A
? 支持5~12V
? 2.1mm插頭 | 測試時間
? CAT6A（包括TCL和不平衡電阻）：6秒
? CAT 8 Class II自動測試：30秒 | PoE電源診斷
? 90W及以下PoE電源類型
? 802.3af , 802.3at, 802.3bt
? 負載測試
? 連續負載測試
? PoE線對識別 |
操作系統
? Linux | 雙端射頻測試項目
? IL, RL, NEXT, ACR-F, TCL
? 所有強制和可選測試項目
? 單線對鏈路雙端測試長度超過1000m |
|
CPU
? 1GHz ARM Cortex-A8 | 長度（時延）測試
? 雙端測試：0~600m
? 分辨率：0.1m（0~6000ns，分辨率1ns） |
USB接口
? A型支持U盤
? Micro型支持連接PC控制 | 支持被測介質
? 4對以太網線纜
? 1對以太網線纜

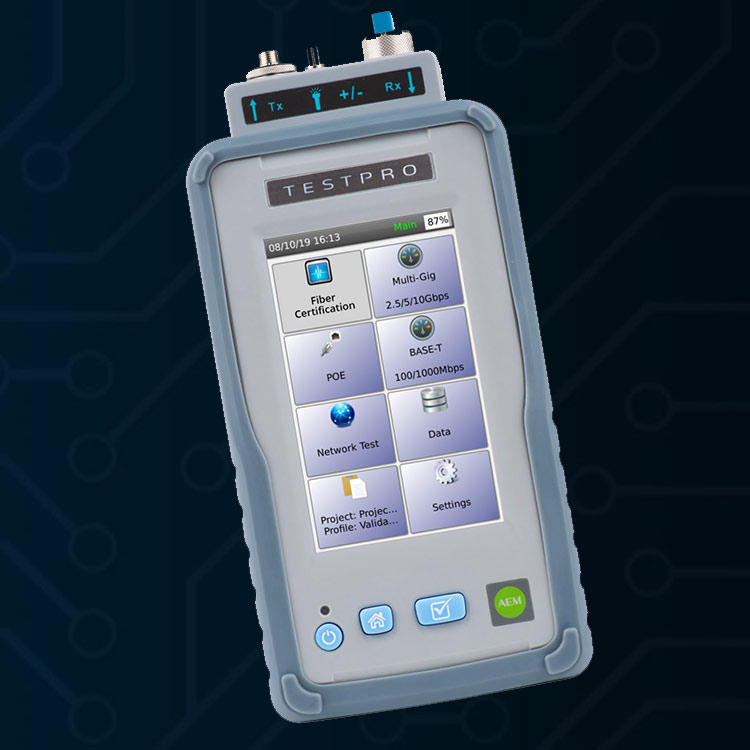

? 可選光纖（MM/SM/MPO/單芯/雙芯）（NCV100-CF20套裝） |
RJ45接口
? 10/100/1000M 測試口
? 網絡通信口 | TDR-RL
? 0~100m（分辨率1m）
? 故障點位置 |
藍牙接口 | TDR-NEXT
? 0~100m（分辨率1m） |
測試適配器接口
? 60針高頻連接器
? 帶電熱插拔壽命5000次 | 測試數據管理軟件
? 生成測試報告 |
內置測試項目
? 接線圖、直流電阻、不平衡電阻、網絡性能測試
? 音頻尋線信號：730Hz/1440Hz
? 只要兩根導體在任意針腳端到端接通，就能識別所有可能的接線狀態
? 直流電阻測量范圍：0~50Ω
? 包括不平衡電阻在內的電阻測試，符合TIA 115A規定 | 測試標準
? GB 50312-2016
? ANSI/TIA 568D, ISO 11801
? AS/NZS 3080, IEEE 802.3, EN50173, EN50173.A1 |
內存容量
? 4GB |
儀表套裝及配置
NSA標準配置：TESTPRO主機一套、NSA網絡應用測試模塊一套、包、證書、指導手冊
| 儀表套裝名稱 | 儀表套裝型號 | 配置 |
| 銅纜認證測試儀 | TESTPRO CV100-K50 | **銅纜認證測試**
? 2個TestPro手持儀表
? 1對長久鏈路模塊 MODULE-CAT6A-PL
? 1對通道模塊 MODULE-CAT6A-CH
? 1對PoE模塊 MODULE-NET-CABLE
? 附件包括：背包、1對AC電源適配器、1對儀表背帶、快速指導手冊、校準認證證書 |
| 銅纜光纖認證測試儀 | TESTPRO CV100-K51 | **銅纜認證測試**
? 2個TestPro手持儀表
? 1對長久鏈路模塊 MODULE-CAT6A-PL
? 1對通道模塊 MODULE-CAT6A-CH
? 1對PoE模塊 MODULE-NET-CABLE
? 附件包括：1個背包、1對AC電源適配器、1對儀表背帶、快速指導手冊、校準認證證書
**光纖認證測試**
? 1對多模PoF模塊 MODULE-MM
? 光纖測試套件軟包、1對FC連接器、1對FC-LC測試跳線、1對LC連接器、1對LC-LC校準跳線、1支LC-LC校準適配器、清潔包
? 1對單模PoF模塊 MODULE-SM
? 光纖測試套件軟包、1對FC連接器、1對FC-LC測試跳線、1對LC連接器、1對LC-LC校準跳線、1支LC-LC校準適配器、清潔包 |
| 儀表套裝 | 配置展示 |

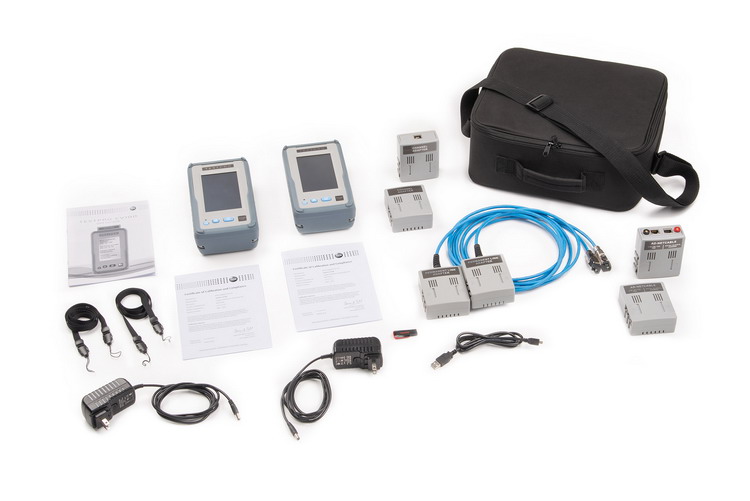

銅纜認證測試儀
TESTPRO CV100-K50 |
|

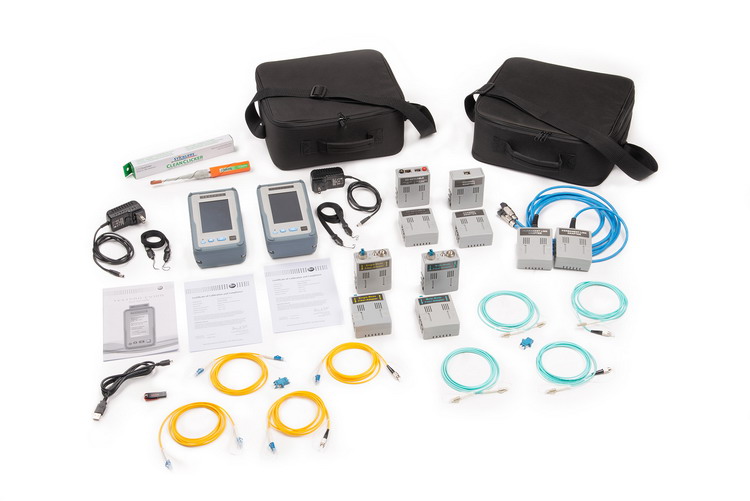

銅纜光纖認證測試儀
TESTPRO CV100-K51 |
|
