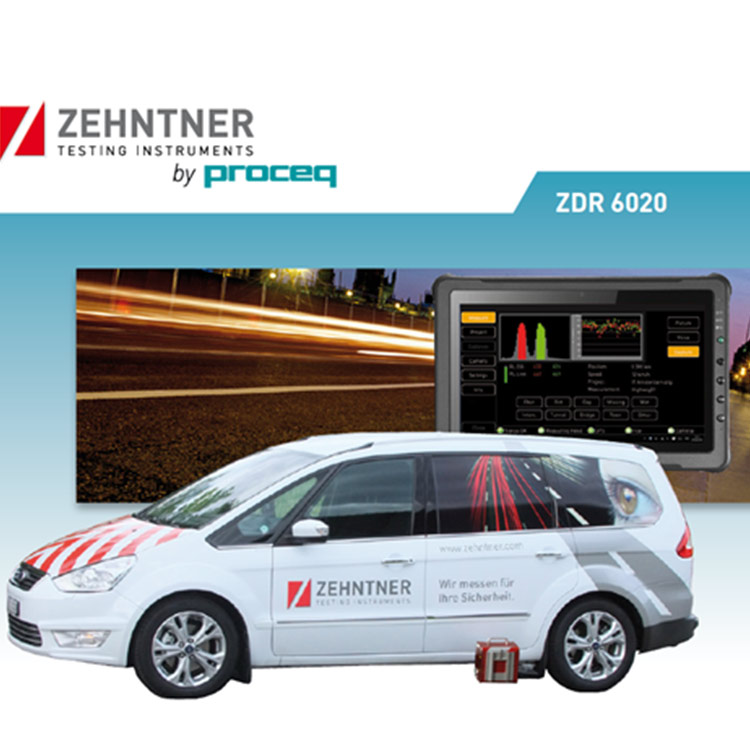

Zehntner ZDR 6020車載移動式標線逆反射測量系統
ZDR6020是Zehntner于2012年研發的全自動車載移動式標線逆反射測量系統。經過歷年升級，現已具備全功能、自動化、高速度數據采集，以及公路長里程、大面積二維Mapping，符合EN 60950-1，EN 50371，EN55022，EN 55024:1998 +A1:2001 + A2 2003，ASTM E1710(RL)，ASTM E2177 (RLwet)，ASTM E2176 (RLcontinuous wetting)，EN 1436 (RL)等多類標準，可滿足各種路段的全面測試。
ZDR6020技術特點
最高可在150km/h的時速下穩定采樣，市場同類型儀器可穩定采樣的最高時速僅為90km/h（穩定采樣的最高時速越快，同樣里程所時間越少）；
每秒高達300次的采樣頻率（市場同類型產品的采樣頻率僅為25）。如果以90km/h的時速計算，每1米檢測標線內可達12個采樣數據點（如果采樣頻率為25的話，每1米僅有1個采樣數據點）。單位長度內采樣數據點越多，測量結果越有代表意義；
探頭安裝時其通訊連接線纜無需穿過車門，確保系統穩定測試；
最多可同時進行三線標線逆反射系數的測量（市場上同類型產品最多只能測試雙線標線，如需測試第三線則需原路加測一遍），并對雙線和三線自動進行識別、分類儲存數據；
標配前置高清攝像頭，實時反饋前方路面及標線情況。標配高精度GPS定位系統，結合Mapping tool軟件，可進行全檢測路段內標線Mapping以及自動識別、分類；
本土化專業售后服務，2009年于上海設立Proceq China全資子公司，服務于用戶；
測試功能 | RL，RLwet，Qd |
可測定標線類型 | 單線，雙線，三線，自動識別與分類 |
采樣頻率 | 300 Hz |
GPS定位模塊 | 標配 |
前置高清攝像頭 | 標配 |
同等觀察距離 | 30 m |
觀察角度 | EN 1436: 2.29°，ASTM E1710: 1.05° |
照射角度 | EN 1436: 1.24°，ASTM E1710: 88.76° |
測量范圍（長×寬） | ≥ 1000 mm × 880 mm |
探測器距測試區域距離 | 6 m |
穩定測試時要求車速 | 最大可達150 km/h |
RL范圍 | 0 - 4000 mcd?m-2?lx-1 |
異物型標線高度 | 不低于20 mm |
觸控屏尺寸 | 11.6英寸 |
分析軟件 | Mapping tools |
照明光源 | 鹵素?zé)?/p> |
光源壽命 | 不少于1500小時 |
工作溫度 | 0°C - +55°C |
相對濕度 | ≤ 95%，無冷凝 |
探測器尺寸（長×寬×高） | 270 mm x 207 mm x 310 mm |
探測器重量 | 10.5 kg |
符合標準 | EN 1436 (RL)，ASTM E1710 (RL)，ASTM E2177 (RLwet / nass)，ASTM E2176 EN 60950-1，EN 50371，EN 55022，EN 55024:1998 + A1:2001 + A2:2003 |
