基本參數

 紅外分辨率

640 x 480

 熱靈敏度 (NETD)

＜60mk@30℃

 視場角(FOV)

25°×19°

 空間分辨率（IFOV）

0.68 mrad

 數碼變焦

1~4倍連續變焦

 標簽定位

支持標簽快速定位和查找熱像圖

 探測器類型

焦平面陣列(FPA)，非制冷型紅外探測器

 探測器像元間距

17μm

 響應波段

7~14μm

 鏡頭光圈

F1.0

 鏡頭識別

自動識別選配鏡頭，保證測溫精度

 幀頻

60Hz

 *小成像距離

0.20m

 對焦

連續，自動(單次拍攝)與手動對焦

 測量與分析

 測溫范圍

-20℃~650℃（-20℃~150℃/0℃~350℃/0℃~650℃）

 測溫精度

± 2 °C 或 ± 2 %

 高低溫定位

有

 點測溫

5個點測溫

 區域測溫

5個區域測溫（方形區域或圓形區域）

 線測溫

5條線測溫

 相間溫差自動計算功能

自動計算電氣設備兩相之間的溫差數值

 全屏溫升自動計算功能

自動計算鏡頭場景內的所有被測目標的溫升數值

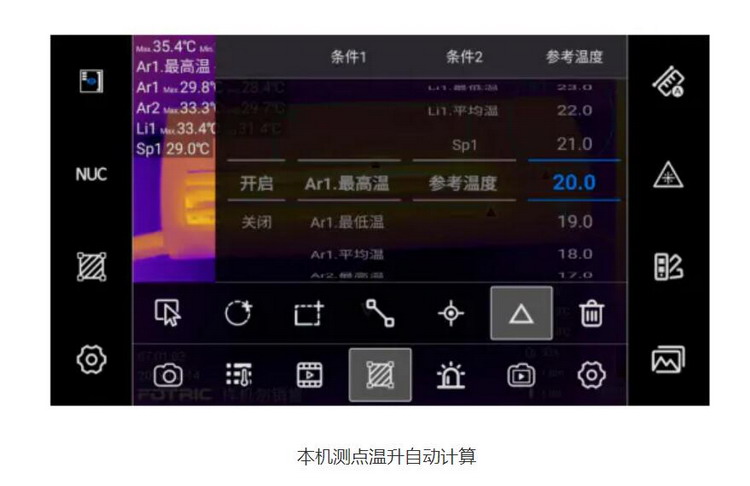

 測點溫升自動計算功能

自動計算關注測點的溫升數值

 全屏發射率校正

有

 發射率表

有

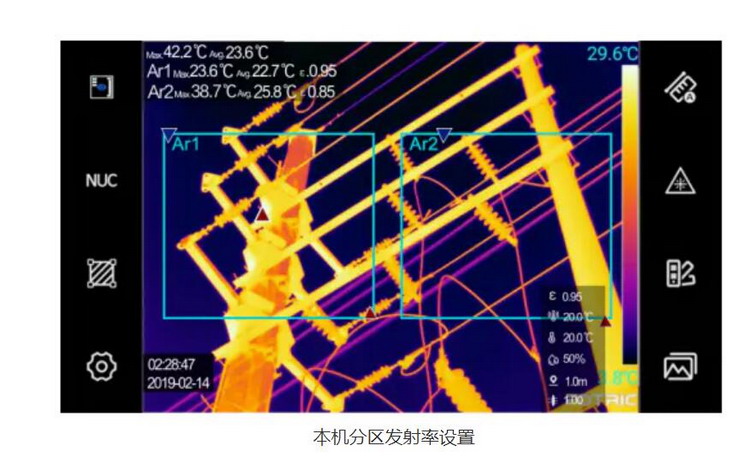

 分區發射率校正

有

 反射溫度校正

有

 大氣傳遞校正

有

 外部光學透過率校正

有

 本機分析

有，在熱像儀上直接分析熱像照片與視頻

 分析軟件

AnalyzIR

 支持語言

中英文

 圖像顯示

 顯示屏類型

OLED觸摸屏，170°可視范圍

 顯示屏尺寸

5.5寸

 顯示屏對比度

100000:1

 顯示屏分辨率

1920*1080像素，1080P超高清顯示

 數字圖像增強

有

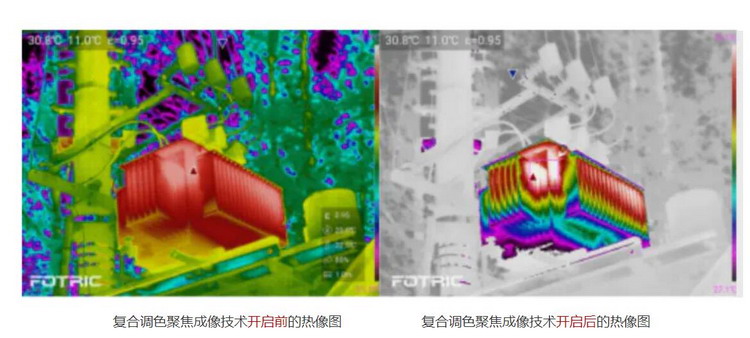

 復合調色聚焦成像技術

有

 高溫差均衡成像技術

有

 細節增強融合成像技術

有

 內置數碼相機

有，工業級500萬像素

 LED照明燈

有

 畫中畫(PiP)

支持調節紅外與可將光位置大小與融合成度

 標準調色板

15種

 超對比調色板

15種反轉調色板

 手動圖像調節

有

 自動圖像調節

有

 *小溫寬范圍

（手動模式下）

2°C

 *小溫寬范圍

（自動模式下）

4°C

 遮光罩

自發光技術，內置電子防眩光

 視頻

 全輻射紅外視頻錄制

錄制到紅外熱像儀本機

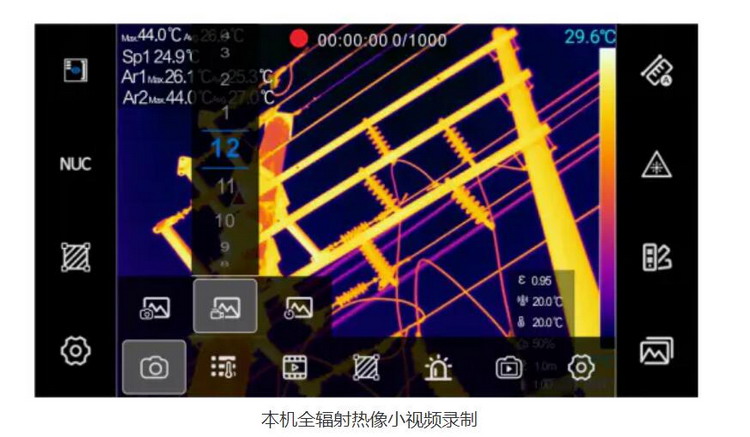

 全輻射熱像小視頻

全輻射熱像小視頻錄制，自定義采樣間隔

 非輻射紅外視頻流

使用HDMI傳輸

 視頻輸出

數字視頻輸出

 自動捕捉

自定義幀頻或間隔

 專業功能

 顏色報警(等溫線)

有

 測量功能報警

高溫報警、低溫報警

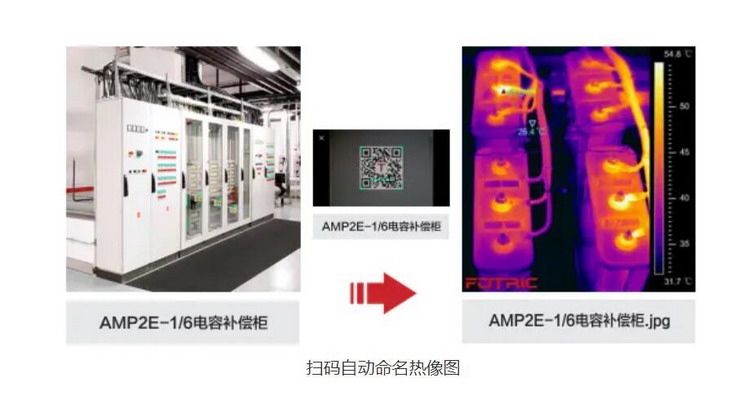

 自動命名熱像圖

支持掃描二維碼自動命名保存熱像圖

 語音附注

有 200s

 文本附注

有

 可見光圖片關聯技術

有

 儲存與傳輸

 圖像瀏覽

縮略圖視圖導航和查看選擇

 存儲介質

內置16G閃存+16GB高速SD卡

 SD卡

有

 圖像文件格式

標準JPEG，包含測量數據

 視頻文件格式

.IRS/.MP4

 文件格式，可見光圖像

標準JPEG格式，自動關聯熱圖像

 音頻

有

 傳輸接口

Type-C USB,HDMI接口,SD卡接口，藍牙，Wi-Fi

 視頻，連接器類型

HDMI接口

 無線連接

Wi-Fi/BlueTooth

 Wi-Fi 屬性

標準：802.11 b/g，頻率范圍：2412–2462 MHz，*大輸出功率：15 dBm

 藍牙

有

 遠程顯示查看

有，在電視監視器查看熱像儀的熱像視頻流。通過HDMI連接到顯示器

 USB

讀取熱像儀內部閃存數據；讀取SD卡數據

 USB

USB 3.0

 電源與環境

 電池類型

2塊可充電鋰電池

 電池工作時間

環境溫度25°C時，連續使用時間 > 5小時

 電池充電時間

2.5h充滿電量的90%，由LED燈指示充電狀態

 電池充電系統

DCP座充，由LED燈指示充電狀態

 電源管理模式

有

 工作溫度

-20℃~+55℃

 存儲溫度

-40℃~+70℃

 相對濕度

IEC 60068-2-30/24小時，95%相對濕度，+25°C至+40°C/2 次循環

 物理參數

 激光

有，2級

 激光類型

半導體AlGaInP二極管激光，1 mW， 635 nm(紅色)

 人體工程學設計

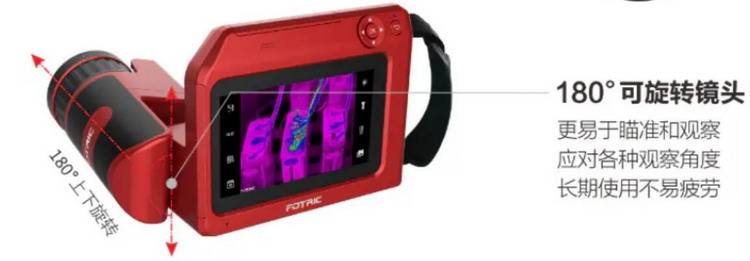

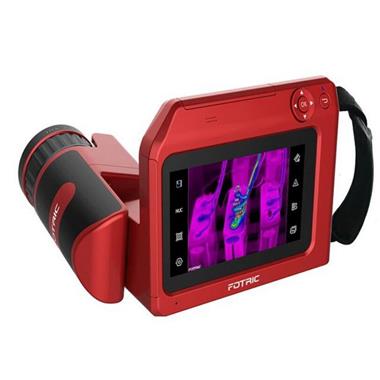

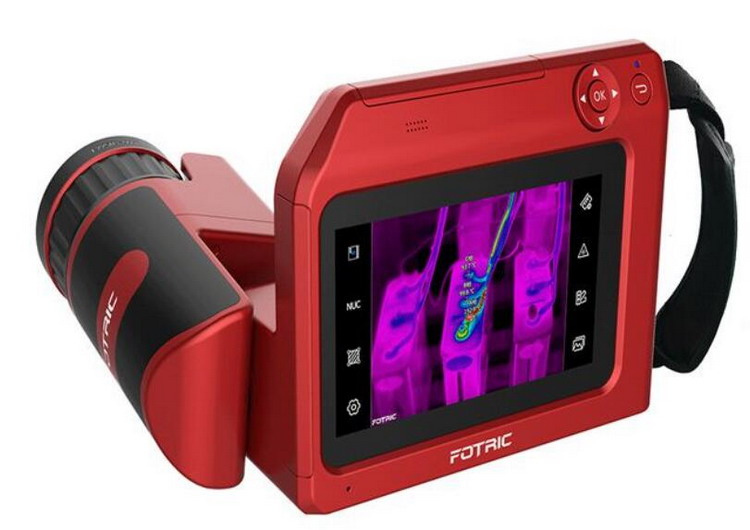

180°可旋轉鏡頭

 電磁兼容性（EMC）

IEC 61326-1：基本電磁環境

 抗無線電干擾

FCC第15.247部分

 防護等級

IP 54 (IEC 60529)

 抗撞擊

25 g (IEC 60068-2-29)

 抗振性

2 g (IEC 60068-2-6)

 抗跌落

25 g，IEC 68-2-29/設計承受 1 米（3.3 英尺）的掉落高度（使用標準鏡頭時）

 安全性

IEC 61010-1：過壓類別 II，污染等級 2

 US FCC

CFR 47，第 15 部分 B 節

 熱像儀尺寸

215*144*90mm

 三腳架安裝底座

UNC ?"-20接口可直接連接三腳架

 保修期

主機2年，電池5年，探測器10年

 建議校準周期

兩年（假定正常操作和老化）

 標準配置

熱像儀主機（帶鏡頭）、可充電鋰電池（2塊）、電池充電器、鏡頭蓋、USB線纜、

HDMI連接線、高速SD卡、保修卡、用戶手冊、原廠標定證書、合格證、手腕帶、

頸帶、card reader 、U盤、硬質便攜箱。

 可選配鏡頭

 熱像儀

視場角

 Fotric 368C

12°×9°

50°×39°

 *單個設備*多配3個鏡頭（包括標準鏡頭與高溫擴展）

 可選配附件

 LW1-368C

主機延保1年,368C主機延保服務，延保*多不超過3年。

 LC1-368C

標定服務,對于單個鏡頭，溫度量程從-20℃—+650℃的范圍內，在熱像儀無法通過計量校準時， 需要制造廠家重新對熱像儀進行溫度標定服務。

 S61

頸帶,現場熱像巡檢時，可將熱像儀掛在脖子上，預防意外掉落。

 S63

便攜軟包,便于攜帶熱像儀的軟質尼龍包，帶有腰帶和肩帶。

 S64

硬質便攜箱,擁有結構堅固且防水的塑料便攜箱。

牢牢固定所有器件。支持鎖扣防盜和通氣閥，便于航空運輸。

 S71

Type-C3.0接口USB線纜,用于通過USB協議將熱像儀連接至計算機進行通訊。

 S72

高清視頻線,HDMI高清連接線可用于將圖像從熱像儀傳輸至顯示器上。

 S81

可充電鋰電池,大容量可充電鋰電池，續航時間不低于5小時，能夠延長現場檢測的時間。

 S82

鋰電池充電器,DCP座充型鋰電池充電器，由LED燈指示充電狀態。
