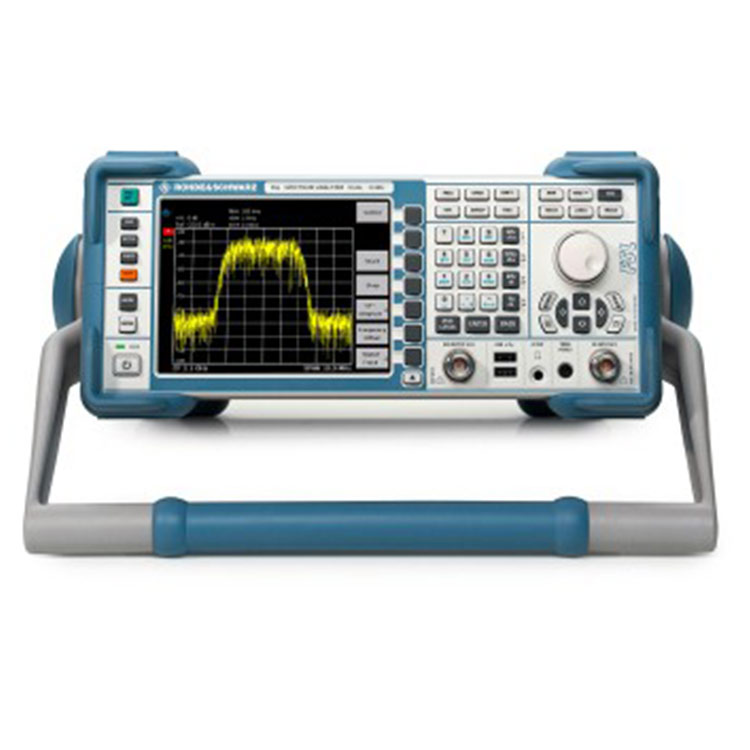

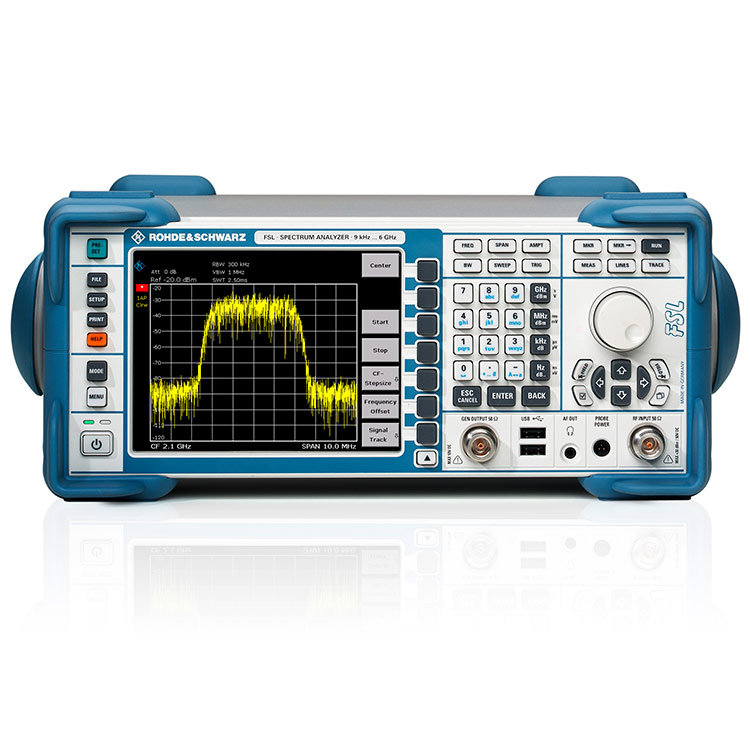

R&S?FSL頻譜分析儀
簡介
R&S?FSL 是一款輕量化的緊湊型頻譜分析儀，適合關注成本但又需要高端儀器功能的用戶。該分析儀適用于開發、維修和生產過程中的廣泛應用。
盡管尺寸緊湊，但該分析儀仍具備多種在高端儀器中更為常見的功能，確保了高性價比。R&S?FSL 是同級別儀器中唯一帶有跟蹤源（最高 18 GHz）的儀器，并且信號分析帶寬高達 28 MHz。此外，在最高 18 GHz 頻率下操作的 R&S?FSL18 也支持微波范圍內的應用。
主要特點
· 頻率范圍介于 9 kHz 至 3 GHz、6 GHz 或 18 GHz
· 帶或不帶跟蹤源的型號
· 28 MHz 信號分析帶寬
· 即便在微波范圍內也保持低測量不確定度
· 通用測量應用，比如瀑布圖
· 輕量緊湊設計，適合現場安裝、維護和維修
· 可選擇使用電池操作
· 可使用選件輕松現場升級
特點和優勢
· 同級別中出類拔萃的性能
o 連續射頻頻率范圍介于 9 kHz 至 18 GHz，解調帶寬高達 28 MHz
o 即便在微波范圍內也保持低測量不確定度
· 快速，且在生產過程中具有多種用途
o 高速測量以及節省時間的程序有助于提高吞吐量
o 通過 LAN 或 IEC/IEEE 總線遠程控制（依據 SCPI）
· 適合每個開發實驗室
o 高性價比
o 通用信號分析
o 符合各種無線/蜂窩數字標準的廣泛特性
· 輕量緊湊設計，適合現場安裝、維護和維修

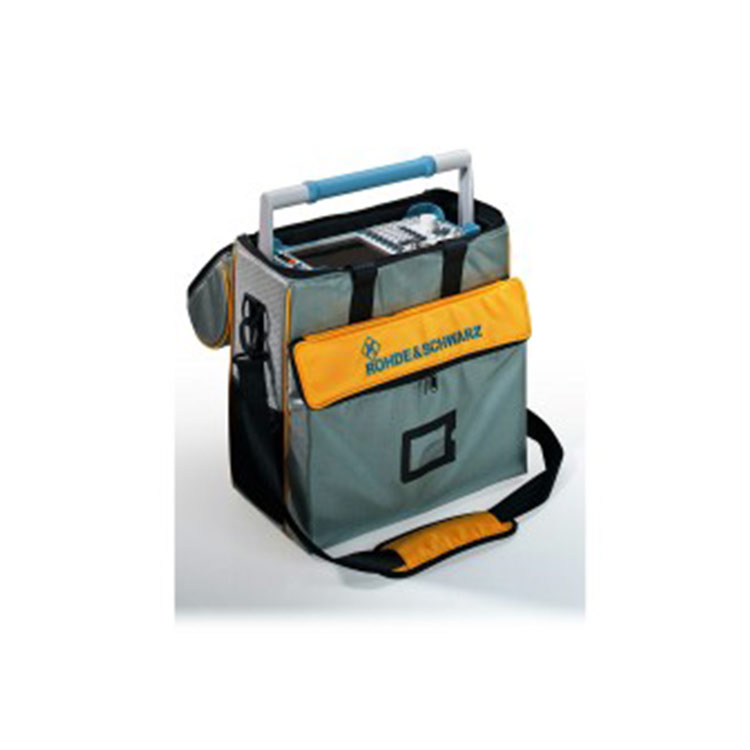

o 小巧輕便，易于攜帶
o 可選內置電池盒，方便無線應用
o 使用 R&S?NRP-Zxx 功率探頭的功率測量
o 適用于維修應用
· 輕松升級，并且有廣泛的接口
o 選件可在現場即插即用，無需打開儀器

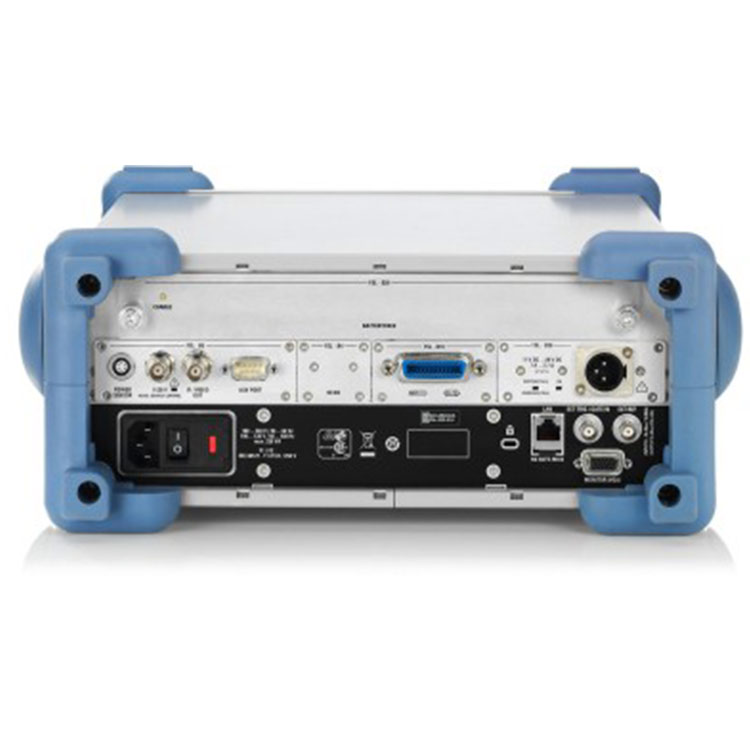

o 附加接口進一步擴展 R&S?FSL 的應用范圍
· 功能廣泛，操作簡單
o 在高端分析儀中更常見的全面測量功能和特性
o 內置測量程序且可選多功能固件選件
R&S?FSL3 | R&S?FSL3 | R&S?FSL6 | R&S?FSL6 | R&S?FSL18 | R&S?FSL18 | |
頻率范圍 | 9 kHz 至 3 GHz | 9 kHz 至 3 GHz | 9 kHz 至 6 GHz | 9 kHz 至 6 GHz | 9 kHz 至 18 GHz | 9 kHz 至 18 GHz |
頻率精度 | 1 × 10-6 | 1 × 10-6 | 1 × 10-6 | 1 × 10-6 | 1 × 10-6 | |
帶 R&S?FSL-B4，OCXO | 1 × 10-7 | 1 × 10-7 | 1 × 10-7 | 1 × 10-7 | 標配 R&S?FSL18 | 標配 R&S?FSL18 |
分辨率帶寬 | ||||||
標準 | 300 Hz 至 10 MHz（1/3 序列），如果零跨度，則另加 20 MHz | |||||
帶 R&S?FSL-B7 | 10 Hz 至 10 MHz（1/3 序列），另加 1 Hz（FFT 濾波器） | |||||
視頻帶寬 | 10 Hz 至 10 MHz | 10 Hz 至 10 MHz | 10 Hz 至 10 MHz | 10 Hz 至 10 MHz | 10 Hz 至 10 MHz | 10 Hz 至 10 MHz |
信號分析帶寬 | 28 MHz | 28 MHz | 28 MHz | 28 MHz | 28 MHz | 28 MHz |
相位噪聲 | 在 1 GHz 載波頻率和 10 kHz 載波偏移下，典型值 –103 dBc (1 Hz) | |||||
顯示平均噪聲電平 (DANL) | ||||||
使用 300 Hz 分辨率帶寬 | 典型值 –117 dBm | 典型值 –117 dBm | 典型值 –117 dBm | 典型值 –117 dBm | 典型值 –117 dBm | 典型值 –117 dBm |
使用 1 Hz FFT 分辨率帶寬以及前置放大器 | 500 MHz：典型值 –162 dBm | |||||
三階截止點 (TOI) | 典型值 +18 dBm | 典型值 +18 dBm | 典型值 +18 dBm | 典型值 +18 dBm | 典型值 +18 dBm | 典型值 +18 dBm |
檢波器 | 正/負峰值、自動尋峰值、均方根值、準峰值、平均值、采樣值 | |||||
電平測量不確定度 | <0.5 dB (30 kHz ≤ f ≤ 3 GHz)， | |||||
跟蹤源 | 否 | 是 | 否 | 是 | 否 | 是 |
頻率范圍 | – | 1 MHz 至 3 GHz | – | 1 MHz 至 6 GHz | – | 10 MHz 至 18 GHz |
輸出電平 | – | –20 dBm 至 0 dBm | – | –20 dBm 至 0 dBm | – | –30 dBm 至 |
| FSL3 | FSL6 | FSL18 | |
| 頻率范圍 | 9 kHz 至 3 GHz | 9 kHz 至 6 GHz | 9 kHz 至 18 GHz |
| 頻率精度 | 1 × 10-6 | 1 × 10-6 | 1 × 10-6 |
| 帶 R&S?FSL-B4，OCXO | 1 × 10-7 | 1 × 10-7 | 標配 R&S?FSL18 |
