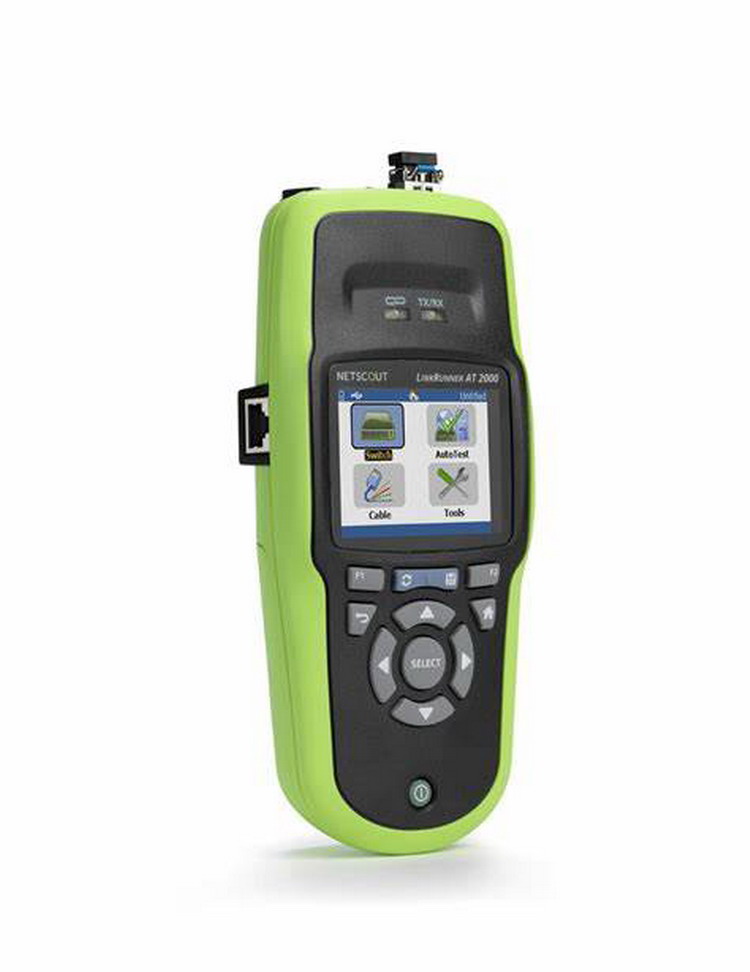

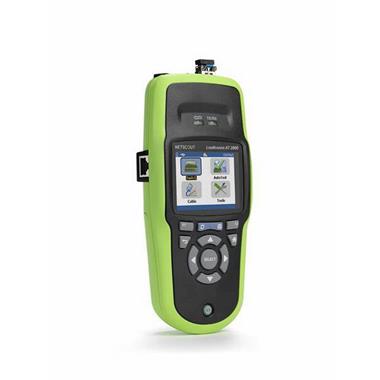

LRAT-1000|LRAT-2000網絡測試儀LinkRunner AT


快速而完整的銅纜和光纖網絡連通性測試

  • 在 10、100 和千兆速率下測試雙絞線和光纖以太網鏈路的網絡連接性

  • Verify twisted pair Ethernet cable length and wiremap with the network cable tester

  • 通過 TruePower? 以太網供電 (POE) 測試儀來測量負載之下的以太網供電

  • 找到最近的交換機和 VLAN

  • 利用零接觸報告將網絡連接性測試結果保存在網絡測試儀上或云中

  • 利用附帶的 Link-Live 云服務來簡化網絡連接性測試結果、報告、項目和人員的管理



LinkRunner AT 網絡自動測試儀是最快速和最完備的銅纜和光纖網絡連通性測試儀。This rugged, handheld network connectivity tester speeds troubleshooting and reporting with a comprehensive one-button AutoTest and zero-touch Link-Live cloud reporting.LinkRunner AT 網絡自動測試儀能夠在 10 秒內執行完所需的一系列網絡連通性測試，讓您快速而準確地確定并解決網絡連通性問題。云報告自動將網絡連接性測試結果上傳到 Link-Live 云服務，以進行項目管理和報告。

This network connectivity tester's key features include multiple user-configured AutoTests, cable length measurement, cable fault location and fault type, TruePower? Power over Ethernet (PoE) tester, Ethernet speed and duplex verification at 10/100/Gigabit rates, fiber cable tester, twisted pair and fiber optic link testing, nearest switch identification, DHCP, DNS and Gateway connectivity tests, and Ping and TCP port connectivity tests to up to 10 user-selected targets.網絡連接性測試結果保存在網絡測試儀上或通過零接觸自動上傳到 Link-Live 云服務。可使用 Link-Live 云服務來管理網絡連接性測試結果、項目和人員。此外，LinkRunner AT 網絡自動測試儀 2000 還可作為速率高達 1Gbps 的數據包反射器。

來自于 LinkRunner AT 網絡自動測試儀的客戶評價：

  “我很驚訝..我還沒來得及向一名初級工程師解釋我在干什么，這臺設備就完成了測試。我已經做了 20 年多的工程師，現在才剛剛得到這臺設備，它真正地知道我的工作流和我工作所需的信息類型”。Xerox 公司 ACS 高級顧問 Charles Morris

“使用 LinkRunner AT 后，我可以果斷地說，它能夠為這家企業節省時間和金錢，同時提高滿意度。實際上，在我用過之后，我已經離不開它了”。– 聯合醫療保健服務公司高級系統程序員 Thomas Franchina

“LinkRunner AT 不僅速度快，而且幾乎有我需要的所有重要以太網連通性測試。因此它不但能夠加快故障診斷速度，還能夠讓我對結果有充分的信心。如果它說連通性沒有問題，那么我就相信沒有問題”。– Jensen International 網絡管理員 John Heidelberg

“這款新的測試儀加速了故障診斷過程，其速度超乎您的想象......特別是能夠降低成本！例如，您到達工作站，插入設備，僅需幾秒，您不僅獲悉已經連接，而且您也能獲悉已連接的交換機名稱、交換機端口、VLAN 等。這能夠節省大量時間！只需跟蹤未標記的線纜......或錯誤標記的線纜就需要好幾個小時。但是，使用 LinkRunner AT1000 之后您可以獲悉所有這些詳情......只需要幾秒鐘！我非常喜歡這臺設備！是手頭必備產品！”
Guillaume P.
技術人員
BroadNetworx
加拿大安大略省巴利納法德





迅速得到答案

LinkRunner AT 網絡測試儀的啟動只需三秒鐘，然后即可通過用戶定義的自動測試在幾秒內執行完所需的連通性測試，讓您能夠迅速而準確地發現和解決網絡問題。

    自動測試在數秒內即可運行一系列連通性測試


    找到最近的交換機和 VLAN

    LinkRunner AT 使用 IEEE 鏈路層發現協議 (LLDP) 以及 Cisco 和 Extreme 發現協議（CDP 和 EDP）來顯示 VLAN 和最近的交換機型號、槽口及端口。

    LinkRunner AT 顯示最近的交換機的關鍵信息，包括：

      銅纜 1 Gig 鏈路，端口 30 采用 PoE

      端口 6 光纖 1 Gig 鏈路


      TruePower? PoE 測試 - 以太網供電測試

      您可通過將實際功率提高到 802.3at 標準 25.5W 來迅速驗證 PoE 性能。加載電路對交換機、布線和接線板進行壓力測試，所有這些測試都可同時測量所用電壓和雙絞線。在安裝攝像頭、AP 和電話之前驗證 TruePower 交付的能力，確保部署的順利進行。

      PoE 設置


      IP V4/V6 尋址

      驗證 IPv4 DHCP 自動協商過程、子網和 DHCP 服務器。驗證 IPv6 鏈路的本地和全局尋址。

      關鍵服務和設備連通性

      LinkRunner AT 執行 Ping 或 TCP 端口開路測試，以驗證連通性。測試到默認網關、首選 DNS 服務器和備用 DNS 服務器的連接，包括響應時間。使用 Ping 或用戶定義 TCP 端口號連接高達 10 個用戶定義目標設備、服務器或服務。使用 URL 作為目標時，結果包括響應時間和 IP 地址。

      Ping 和 TCP 端口連通性

      802.1x 認證

      使用 802.1x 和 MAC 訪問控制列表 (ACL) 驗證對安全網絡的訪問。隨機附帶的 LinkRunner AT Manager 管理軟件可以用于配置 802.1x EAP 類型、下載證書和輸入密碼。

      802.1x 故障

      可使用 MAC 地址欺騙驗證 MAC ACL。

      線纜長度、接線圖和位置

      線纜位置
      使用音頻、交換機端口廣告、交換機端口鏈路閃爍以及遠程線纜標識符定位線纜運行。音頻同時支持模擬和數字 IntelliTone 模式。

      線纜接線圖和長度
      使用內置布線圖端口檢查跳接線，包括針角對針角連接，或安裝線的長度、短路或開路或串繞。

      輕松找到開路、短路、錯接、串繞的三種不同方法：

        優質線纜包含長度

        電纜錯接，使用電纜識別器 #4 互換線對 1,2 和 7,8

        使用內置布線圖端口的 4 上有斷路的電纜

        帶有線對 3,6 和 4,5 串繞的錯接電纜

        數據包反射器

        LinkRunner AT 數據包反射器模式使其在進行端到端的網絡路徑性能測試時可用作遠程設備，以驗證 LAN 和 WAN 的吞吐量，最高驗證能力為 1Gbps。反射器模式可配置為交換 MAC 和/或 IP 地址。

        LinkRunner AT 2000 支持以下設備的數據包反射：

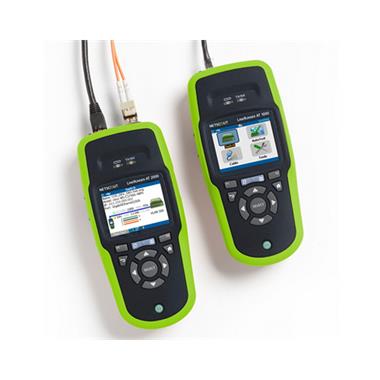

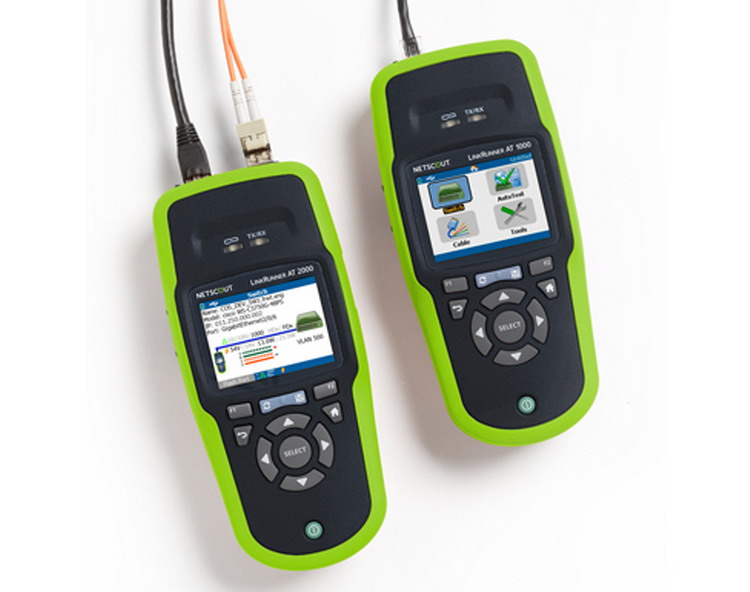

          兩種型號：LRAT-2000 和 LRAT-1000

          兩種型號都提供 LinkRunner AT：LRAT-2000 和 LRAT-1000。LinkRunner AT 2000 增加了以下專有*功能：

            *這些專有功能不能添加到 LinkRunner AT 1000。


            查看和管理測試結果
            Link-Live 報告模式
            啟用 Link-Live 報告模式，以將自動測試結果自動上傳至 Link-Live 云服務。這個零接觸報告功能可加速和簡化報告并保證結果的保存。為每個測試結果附加注釋。您甚至可為測試結果添加圖像 - 例如測試鏈路的照片。結果可自動保存到特定任務的文件夾中以簡化項目管理。沒有網絡連接時最多可保存 10 個結果，并在恢復連接時上傳。

            Link-Live 云端服務平臺
            Link-Live 提供重要的測試結果管理和報告功能，而且對于 LinkRunner AT 免費提供。它能為更大的分布式環境提供更好的任務可視性、項目控制和用戶管理。測試結果自動發送到您的 Link-Live 云安全賬戶，讓企業能夠快速而方便地記錄網絡、提供性能證據和更好地管理任務和人員工作效率。另外，每個測試結果都會即使通過電子郵件發送，使技師能夠標注與測試相關的信息，還可添加照片附件。然后注釋將自動被添加到 Link-Live 的記錄中，提供各個鏈路性能的深入分析并直接映射終端鏡像（口墻壁端口、設備、序列號）的交換機插槽和接口。

            Link-Live 云服務特征：

              本地報告模式
              啟用本地報告模式以方便將自動測試結果保存在測試儀上。使用唯一名稱保存各個結果。保存結果的最大數量因 LinkRunner AT 型號而異。通過迷你 USB 端口將測試儀連接到計算機并使用 LinkRunner AT Manager管理 軟件查看和管理保存的結果。

              LinkRunner AT Manager管理 軟件
              對于通過本地報告模式在測試儀本地保存的自動測試結果，Link-Live AT Manager 管理軟件簡化了測試結果、測試報告和測試儀的管理和分析。LinkRunner AT Manager 管理軟件是安裝在 Windows(R) 計算機上的應用程序。

              LinkRunner AT Manager 管理軟件可以：
                多國語言支持

                LinkRunner AT 完全支持英語、法語、德語、西班牙語、葡萄牙語、俄語、日語和簡體中文等多國語言。多語言支持部分包括 LinkRunner AT 用戶界面、入門指南、用戶手冊和支持的 LinkRunner AT Manager 管理軟件、幫助文件和用戶報告。

                LinkRunner 系列對比圖表

                		功能LRAT-1000LRAT-2000
                基本測試10/100/100 RJ45 接口●●
                請求 PoE 電壓 (802.3af)●●
                鏈路/DHCP/網關●●
                最近的交換機 (CDP/LLDP)●●
                Ping/TCP 端口單個目標●●
                UX彩色顯示屏●●
                AA 電池組●選項
                鋰離子可充電電池選項●
                線纜測試到故障點的長度和距離●●
                Flash 交換機端口●●
                集成式跳線測試●●
                WireView 辦公室 ID/接線圖選項●
                音頻發生器（模擬和 IntelliTone）●●
                可配置可配置的 PoE 級別 (802.3at)●●
                可配置的鏈路速度/雙工●●
                可配置的 MAC 地址●●
                可配置的 VLAN ID●●
                可配置的 802.1X 安全性●●
                自動測試stats 連續測試●●
                >1 個 Ping/TCP 目標（最高 10）●●
                自動測試配置文件（最高 10）●●
                高級TruePowe PoE 加載 (25.5W)
                		●
                100/1000 光纖 SFP 接口
                		●
                線速包反射器 (1Gbps)
                		●
                IPv6 支持
                		●
                報告結果保存在本地測試儀上1050
                LinkRunner AT Manager PC 管理 軟件●●
                Link-Live云報告●●
                Link-Live 云端服務平臺●●


                環境
                工作溫度和相對濕度32oF 至 113oF（0oC 至 +45oC）注釋：如果測試儀的內部溫度高于 113oF（45oC），則電池不會供電。
                工作相對濕度（% RH，無冷凝）90% （50oF 至 95oF；10oC 至 35oC）75%（95oF 至 113oF，35oC 至 45oC）
                貯存溫度-4oF 至 140oF（-20oC 至 +60oC）
                沖擊和振動隨機，2 g，5 Hz — 500 Hz （2 類）1 米跌落試驗
                安全EN 61010-1 第二版
                安全性（僅 LR-AT 2000）EN/IEC 60825-1:2007，EN/IEC 60825-2:2004+ A1:2007（僅 LRAT- 2000）
                海拔4,000 米；貯存時：12,000 米
                EMCFCC 第 15 部分 A 級，EN 61326-1
                認證和合規符合歐盟相關指令 符合澳洲有關標準    由加拿大標準協會 CSA 列出
                常規
                介質訪問；銅纜RJ-45：10BASE-T、100BASE-TX、1000BASE-T 和 PoE（IEEE 802.3af 和 802.3at）；100BASE FX 和 1000
                介質訪問；光纖SFP 適配器端口支持 100BASE-FX 和 1000BASE-LX/ SX/ZX（僅 LRAT-2000）
                電纜測試線對長度、開路、短路、串繞、交叉、直通和電纜標識
                以太網供電 (PoE)單端測試：
                  音頻發生器IntelliTone 數字音頻：[500 KHz]; 模擬音頻：[400 Hz，1 KHz]
                  體積3.5 英寸 x 7.8 英寸 x 1.9 英寸（8.9 厘米 x 19.8 厘米 x4.8 厘米）
                  重量18 盎司（0.5 公斤）
                  電池可插拔充電式鋰離子電池組（18.5 瓦特x小時）（包含特別優惠）
                  電池壽命正常工作壽命為 6 小時；正常充電時間為 3 小時。
                  外接交流適配器/充電器交流輸入電壓 90-264 V， 輸入功率 48-62 Hz；直流輸出 15 V， 1.2A
                  顯示屏2.8 英寸彩色 LCD（320 x 240 像素）
                  鍵盤12 鍵塑膠鍵盤
                  LED 指示燈2 LED（鏈路和接收/傳輸指示燈）
                  主機接口USB 5 針 mini-B
                  LinkRunner Manager 軟件
                  支持的操作系統Windows? Vista、Windows? XP、Windows? 7、Windows? 8
                  處理器400 MHz Pentium（奔騰）處理器或同等處理器（最低），1 GHz Pentium（奔騰）處理器或同等處理器（建議）
                  RAM96 MB（最低）；256 GB（建議）
                  硬盤空間最高可能需要 500 MB 可用空間
                  顯示屏1024 x 768 高彩，32 位（建議）


                  型號/名稱說明
                  LRAT-1000

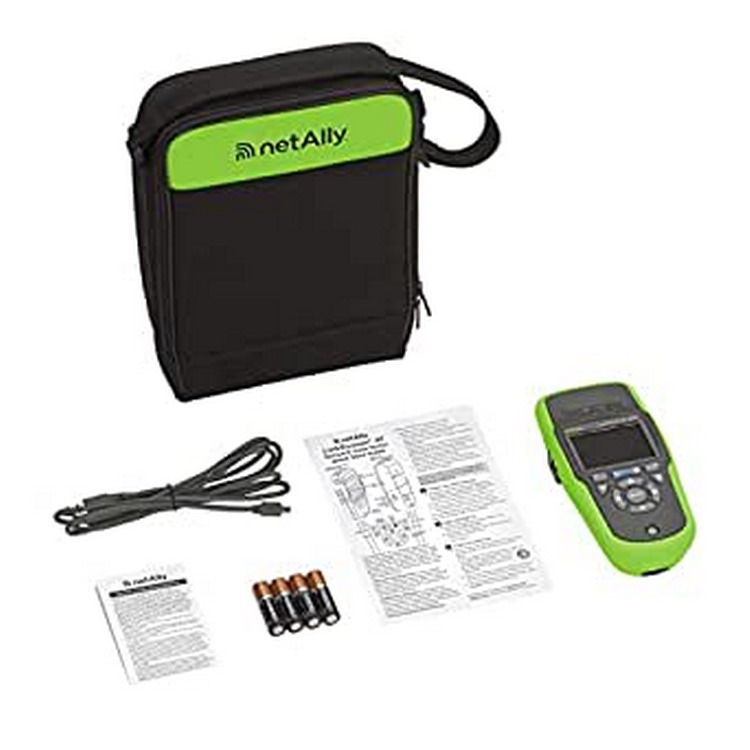

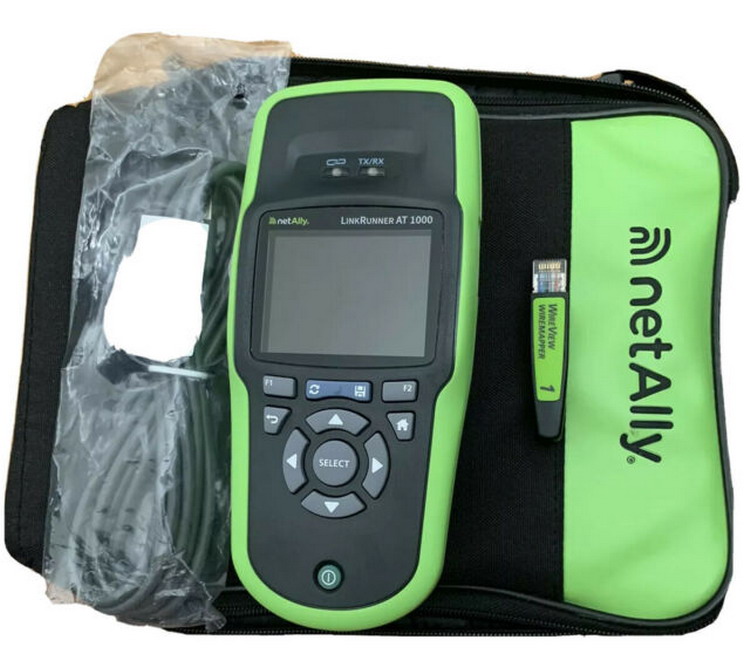

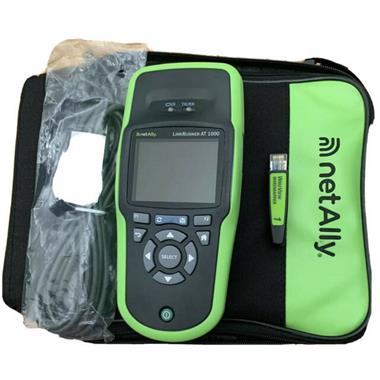

                  帶 AA 電池組的 LinkRunner AT 1000 測試儀、4 AA 電池、LinkRunner AT Manager 管理軟件 CD、USB 電纜、快速入門指南和軟包。參見照片


                  LRAT-2000

                  帶 Li-ion 電池的 LinkRunner AT 2000 測試儀、Wireview 電纜 ID #1、RJ-45 耦合器、LinkRunner AT Manager管理 軟件 CD、USB 電纜、入門指南和軟包。參見照片


                  LRAT-2000-KIT包括帶 Li-ion 電池的 LinkRunner AT 2000 測試儀、Wireview 電纜 ID #1-#6、RJ-45 耦合器、LinkRunner AT Manager 軟件 CD、USB 電纜、防護套、IntelliTone 200 探頭和豪華便攜包。參見照片

                  LINKSOLUTIONS解決方案 - 套件包含 LinkRunner AT 2000 測試儀、兩臺 LinkSprinter 300 網絡測試儀、LinkRunner AT 防護套和兩個 LinkSprinter 防護套。注：僅銷售 LinkSprinter 300 的地區提供。

                  ACKG2-LRAT2000-KIT網絡故障排除工具包。包含：Aircheck G2 無線測試儀、軟包、交流充電器、USB 線、快速入門指南、外置定向天線、防護套、車載充電器、LinkRunner AT 2000 測試儀和鋰離子電池、交流充電器、IntelliTone PRO 200、Wireview Cable ID 套件 2-6、測試套件大折疊包、防護套、RJ-45 耦合器、LinkRunner AT Manager 軟件 CD、USB 線、快速入門指南、豪華裝具袋軟包。參見照片


                  捆包
                  型號/名稱說明
                  1TG2-1500-LRAT2

                  OneTouch AT G2 1500 和 LinkRunner AT 2000

                  包含物品：OneTouch AT 1TG2-1500 以太網測試儀和 LinkRunner AT LRAT-2000網絡自動測試儀


                  1TG2-3000-LRAT2

                  OneTouch AT G2 3000 和 LinkRunner AT 2000

                  包含物品：OneTouch AT 1TG2-3000 以太網和 Wi-Fi 測試儀和 LinkRunner AT LRAT-2000 網絡自動測試儀



                  配件
                  型號/名稱說明
                  電源充電器

                  更換交流充電器

                  WBP-LIONLinkRunner AT 鋰離子備用電池
                  LRAT-AA-BATTLinkRunner AT AA 電池組
                  LRAT 防護套LinkRunner AT 防護套
                  SFP-1000SXSX Gig 光纖 SFP 收發器（有 DDM）（850 nm，多模）
                  SFP-1000LXLX Gig 光纖 SFP 收發器（有 DDM）（1310 nm，單模）
                  SFP-1000ZXZX Gig 光纖 SFP 收發器（1550 nm，單模）
                  SFP-100FX100BASE-FX 光纖 SFP 收發器（有 DDM）（多模）
                  WIREVIEW 1WireView 電纜 ID #1
                  WireView 2-6電纜識別器工具 ID #12-6
                  MS-AUTO-CHLi-ion 電池組自動充電器
