查找和判定電路故障不僅需要用探測儀探測，而且需要模擬和數字電路正確工作的知識。有許多電子故障排查的書籍和說明書。雖然這些書籍中故障排查采用不同的方法，但多數書籍都贊同成功的故障排查是藝術與科學的完美結合。

已知良好裝置

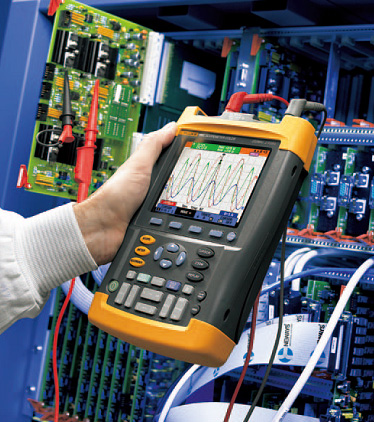

　　一種常用的方法是利用數字儲存示波器（DSO）捕捉和儲存波形之能力。此方法已稱為已知良好裝置（KGU）方法，該方法建立在一個簡單的原理上：工作正常的電子系統其電路范圍內關鍵節點處具有可預測的波形，并可捕捉和儲存這些波形。此種參比庫可有效儲存在數字儲存示波器上，作為一個聯機資源，或可打印輸出作為硬拷貝參考文件使用。如果該系統或一套相同系統稍后顯示故障，則可從故障系統捕捉波形 - 稱為被測裝置（DUT）- 并與已知良好裝置進行比較。

　　 從而可對被測裝置（DUT）進行維修或更換。

　　為了構建一個參比庫，應從識別出已知良好裝置（KGU）上的相應測試點或節點開始。現在，運行已知良好裝置（KGU）以察看其性能，并從每個節點捕捉波形。根據需要為每個波形加注解。

　　 當系統或被測裝置（DUT）中的故障信息顯露出來時，許多技術人員采用決策樹逼進該故障 － 目標是確定是否應維修或更換被測裝置（DUT）。這通?？紤]到故障所造成系統停機時間成本和生產率損失的相關計算。許多因素與計算有關，其中包括已知良好裝置（KGU）是否可用，求助用已知良好裝置（KGU）更換被測裝置（DUT）需要多長時間。

　　被測裝置（DUT）的成本是另一個問題。成本越低，更換被測裝置（DUT）就越具有可行性，從而降低停機時間。當系統再次上電和運行時，應根據已知良好裝置（KGU）對發生故障的裝置進行故障排查。

　　 請記住：這些測量方法也可用作一種預防性測量。雖然當懷疑一個電路發生故障時，需要故障排查。但在電路故障可導致昂貴停機時間的任何情況下，我們建議應進行常規測量。

故障排查方法

　　為方便起見，我們將研究下面三個常見故障排查方法：無論哪個情況在當時是適合的，請記?。杭词共ㄐ纬闃訖z查顯示無異常，檢查波形是否存在快速移動瞬態或假信號也是非常重要的。這些瞬態或假信號可能難以發現，但現在數字儲存示波器的高采樣速率以及有效觸發將有助于捕捉到它們。

排查方法 1：通過已知良好裝置（KGU）檢測被測裝置（DUT）

　　此方法是您可使用已知良好裝置（KGU）和參比庫。

1. 確定被測裝置（DUT）和已知良好裝置（KGU）均設置到相同工作模式。

2. 在系統或方塊圖中的高電平點開始，使用數字儲存示波器查看是否存在信號。例如：查看線電壓供電以及至各種子系統的隨后直流供電電壓。這需要用探針檢測系統中主要節點處的主要輸入和輸出信號。

3. 變更工作模式，對比關鍵節點處的信號，查看是否發生故障。兩個裝置均有信號時，您要進行2項測試：

- 在數字儲存示波器通道1（Channel 1）上顯示已知良好裝置（KGU）的實時波形，并在通道2（Channel 2）上顯示被測裝置（DUT）的實時波形。
- 從已知良好裝置（KGU）捕捉示波圖，并將其與被測裝置（DUT）示波圖進行疊加。進行一次波形對比或合格/不合格測試。

4. 繼續進行此過程，直至您看到被測裝置（DUT）波形和已知良好裝置（KGU）波形之間的不一致為止。

排查方法 2：通過電路檢測被測裝置（DUT）電路圖。

　　此方法是在沒有適合被測裝置（DUT）的已知良好裝置（KGU）和參比庫，但可找到被測裝置（DUT）的電路圖。

1. 查看電路圖，以理解被測裝置（DUT）的基本工作原理。

- 諸如振蕩器、放大器和信號調節器（衰減器、濾波器和除法器）等模擬電路應顯示均勻的波形圖樣。
- 門電路、開關和處理器等數字電路應顯示具有可預測振幅、脈沖周期和甚至脈沖圖樣的波形。

2. 在系統或方塊圖中的高電平點開始，使用數字儲存示波器查看是否存在基本信號。例如：查看線電壓供電以及至各種子系統的隨后直流供電電壓。這需要用探針檢測系統中主要節點處的主要輸入和輸出信號。

3. 變更被測裝置（DUT）的工作模式，利用數字儲存示波器的儲存能力捕捉和對比波形。

? 使理論上"良好"波形可視化，并將其與數字儲存示波器上所顯示的波形進行比較。查找任何明顯的異常。

4. 利用水平或垂直光標快速判定示波圖的時間或振幅是否符合電路設計所規定的時間或振幅范圍內。

排查方法3：復雜的被測裝置（DUT），無電路圖。

　　此方法用于被測裝置（DUT）是一種相當復雜的系統，沒有已知良好裝置（KGU），沒有被測裝置（DUT）的方塊圖或原理圖。

1. 不借助電路圖，通過識別系統中的高電平點，并檢查是否存在基本信號。例如：利用數字儲存示波器（DSO）查看線電壓供電以及至各種子系統的隨后直流供電電壓。這需要用探針檢測系統中主要節點處的主要輸入和輸出信號。

2. 變更工作模式對比關鍵節點處的波形，查看是否發生故障。存儲這些波形圖。

3. 如果被測裝置（DUT）的檢測和關鍵電路節點波形分析顯示沒有明顯的故障，則應利用數字儲存示波器的儲存波形，讓別的同行專家進行判斷。

? 識別出被測裝置（DUT）的"可疑"波形。

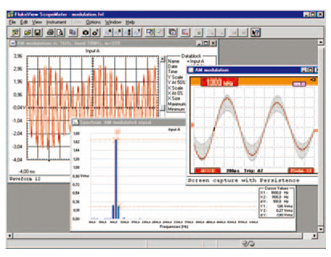

? 利用數字儲存示波器（DSO）的PC接口以位圖（.bmp）格式將這些波形文件傳輸到一臺個人計算機中保存。
? 將這些文件以電子郵件形式發送給世界上任何地方的同行或工廠專家，以幫助對電路故障排查。
